塔吊附墙的作用是什么?该怎么检查怎么做

发布时间:2023-09-06 21:56:25      阅读次数:234

塔吊附墙杆把剪力墙推裂了!

塔吊附墙位置选择原则:(1)不得设置在悬挑结构上;(2)提前预埋,并加筋处理;(3)板墙尽量选择在上三分之一或下三分之一位置;同时要注意混凝土强度,特别着急的可以在下一层设置。

塔吊能够随着主体结构升高而升高,就是在它每次升高时,旁边都有个小伙伴支撑着它,这就是我们今天再次讨论的东西——附墙


这是塔吊的附着点的螺栓松动了,您看要是继续松动拔出会是什么后果?


不管是不是故意割断附着杆的,我们可以看出附墙失效后,塔吊就整体倒塌了


这是附着杆的强度不够,塔吊被风吹倒的

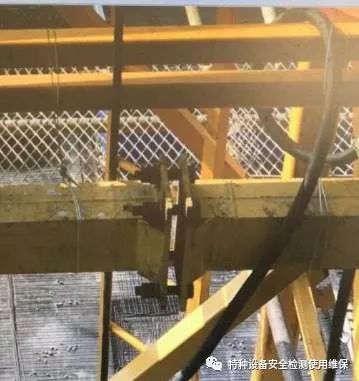

我们首先看看附着装置的抱箍。抱框的连接应该是这样紧密的


塔吊所有钢结构联接都是磨擦型的预紧力矩联接。接触面必须达到75%以上。框小收不紧,联结处仅靠螺栓的拉力不靠谱,易松动和拉断。

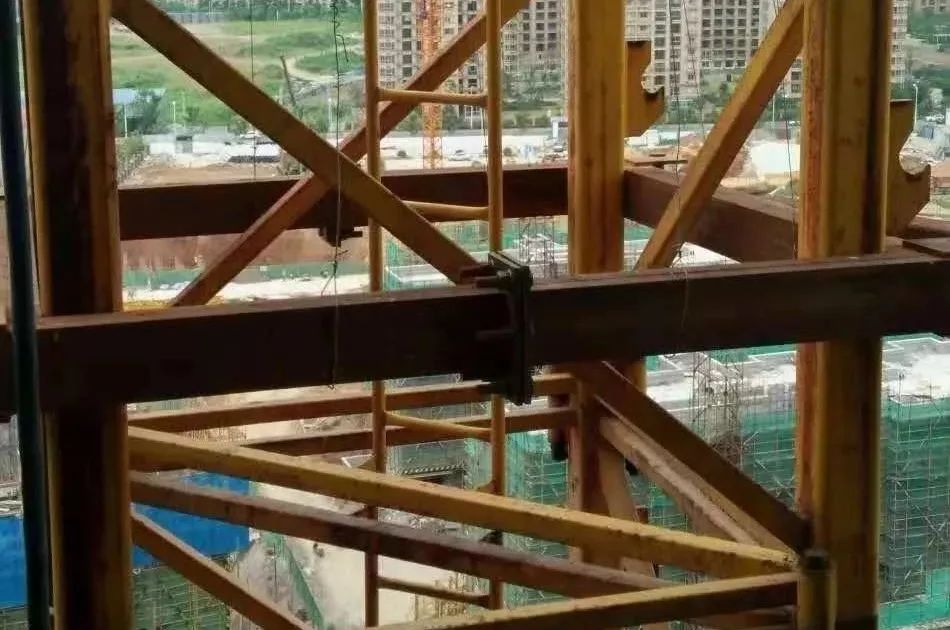

抱框抱紧标准节,应该是通过这种方式(其中一个顶丝缺少。扩大接触面)使用顶撑收紧,而不是两个半幅抱框的连接螺栓


这张看的更清晰,要求顶撑和标准节接触面要如图示扩大,增加抱紧效果

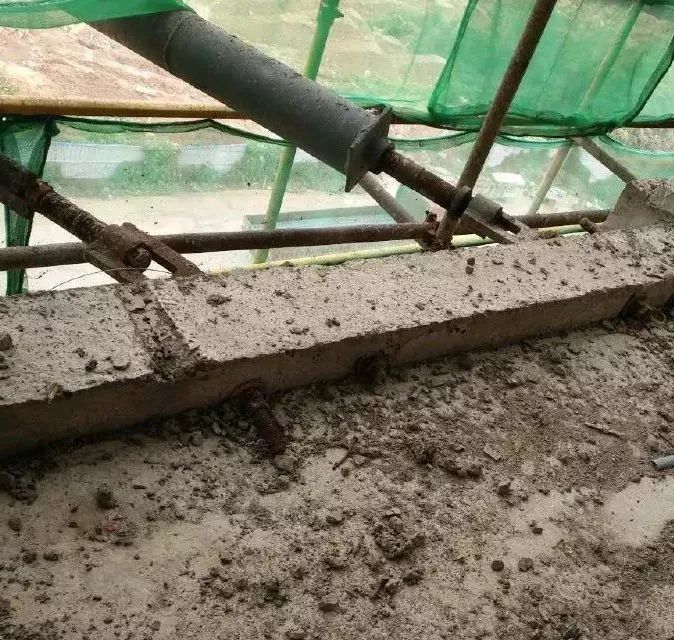

在塔吊定位之初,我们就要考虑到附墙安装,下图这种安装方式尽量要避免。安装在楼板上(贴近剪力墙还好点),顶板受力要验算。


这种设置在阳台等悬挑结构上的做法也要尽量避开

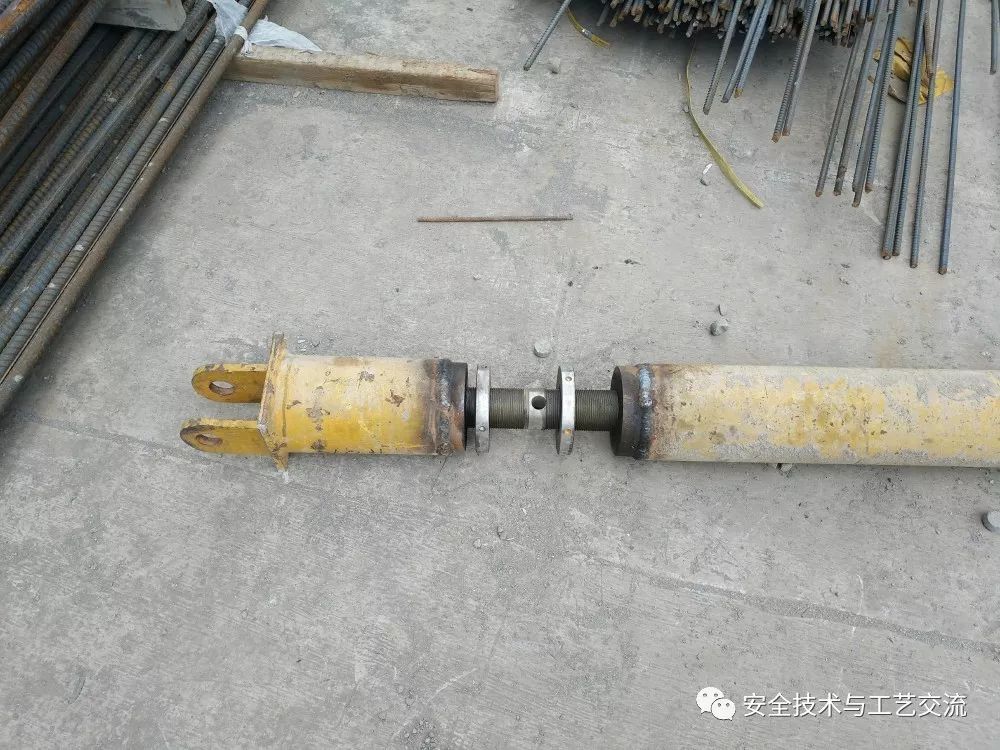

再看看附着杆的做法。标准做法是这样的,


附墙一旦安装完成,日常检查就是确保其安全可靠的有效措施。下面这种划线可视化检查方法可以推广,大图特写(螺栓若松动,划线断开)


安装附墙,混凝土强度一定要达到设计要求


当那么附墙和说明书不一致时,正确做法是这样的

(检查发现和原厂差距较大时,租赁单位要求厂家出的专项设计方案)
